BARRERA DE RAYOS INFRARROJOS CODIFICADA

Se trata de un proyecto completo formado por dos circuitos, un transmisor y un receptor de rayos infrarrojos. La transmisión esta codificada de manera que al receptor no le afectan otras fuentes de transmisión infrarroja.



Este proyecto esta en fase de desarrollo a través de los tutoriales que estamos realizando sobre él. Para ver estos tutoriales pulsar aquí.

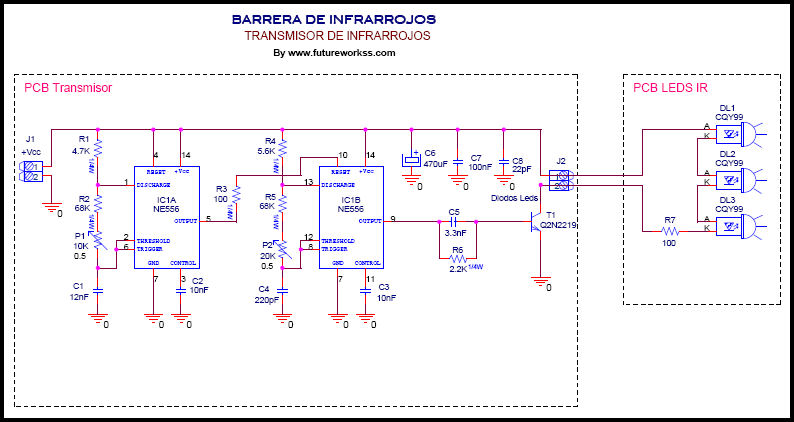

ESQUEMA DEL TRANSMISOR DE INFRARROJOS



Como puede verse en el esquema superior del transmisor el circuito esta compuesto de dos partes, el circuito codificador y el circuito de los diodos led montados sobre unas mirillas con lupa.




Aquí puede ver los tutoriales de como construir este circuito transmisor




Para ver el circuito del transmisor de infrarrojos totalmente montado pudiendo moverlo y con acceso a diferentes vistas del mismo pulsar sobre la imagen adjunta

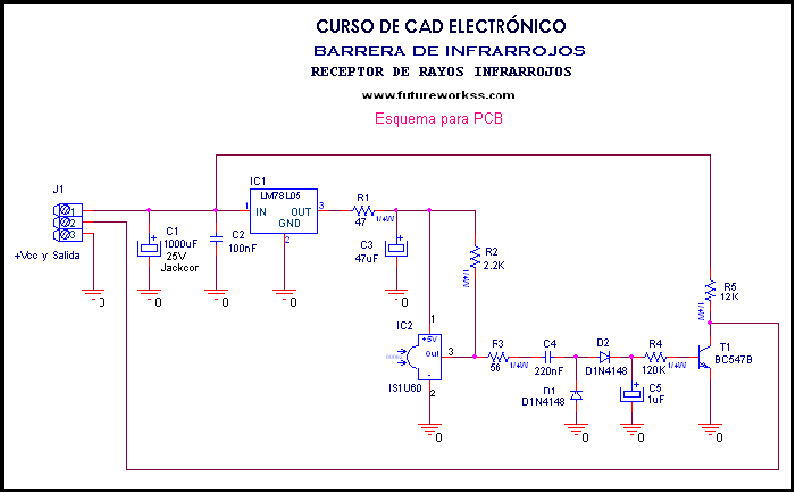

ESQUEMA DEL RECEPTOR DE INFRARROJOS


El esquema de este receptor se complementa con el el esquema del transmisor de infrarrojos, ya que al ser la transmisión codificada este circuito receptor es capaz de interpretarla.


Aquí puede ver los tutoriales de como construir este circuito receptor



Para ver el circuito del receptor de infrarrojos totalmente montado pudiendo moverlo y con acceso a diferentes vistas del mismo pulsar sobre la imagen adjunta
