Este tutorial sobre edición de esquemas se divide en cuatro partes. La primera parte trata
sobre todos los tipos de proyectos que se pueden realizar con el Orcad Capture.

Tamaño fichero zip: 9 Mbytes

Duración del vídeo: 3 minutos

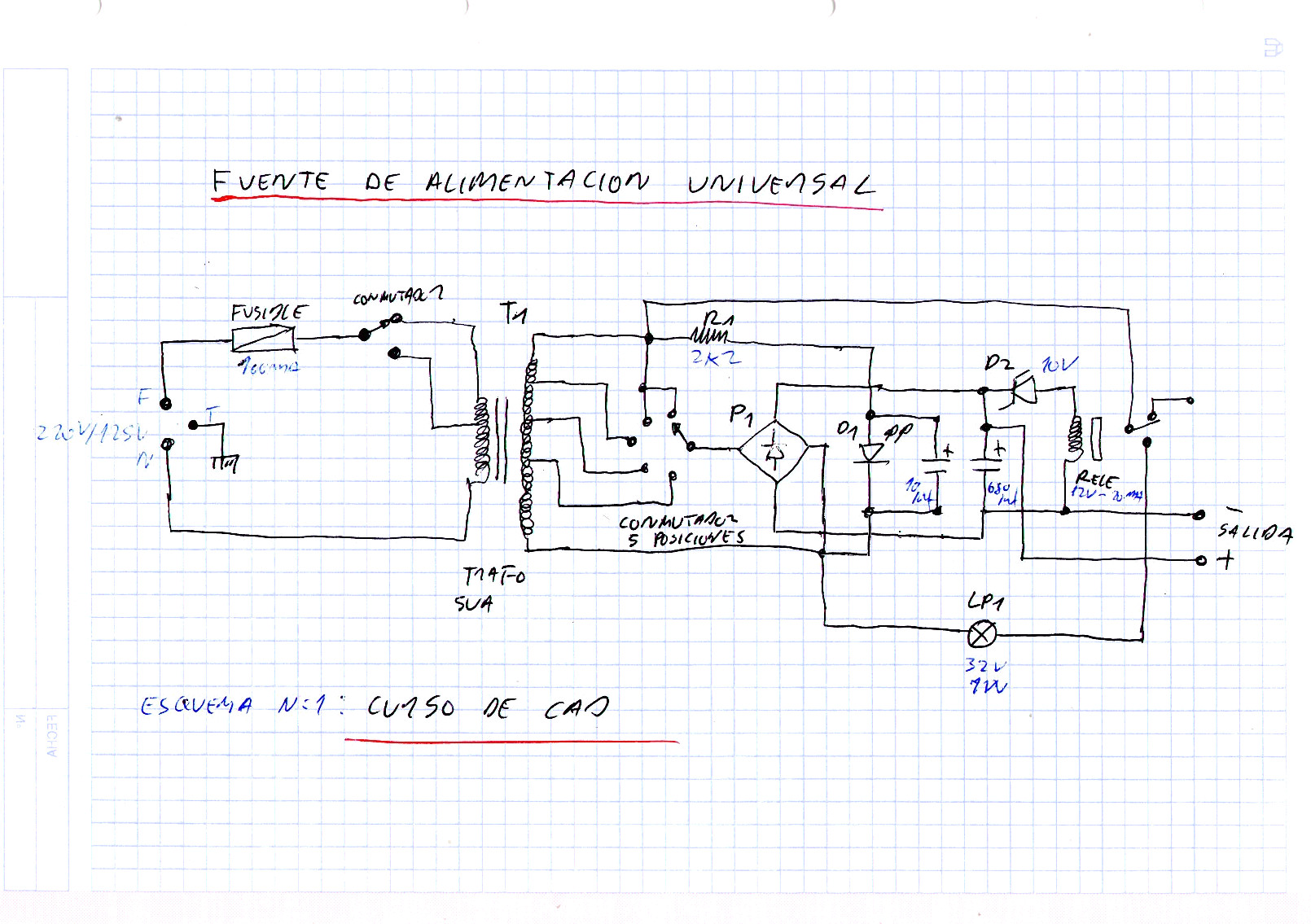

Este tutorial sobre edición de esquemas se divide en cuatro partes. En esta segunda parte
se explica en detalle como dibujar un esquema completo de una fuente de alimentación
universal. Se aprenderá a:

1) Definir el proyecto
2) Cargar las librerías
3) Colocar todos los símbolos en la hoja de esquema
4) Realizar las conexiones entre los componentes
5) Asignar las referencias
6) Asignar los valores adecuados a cada componente
7) Hacer una previsualización del esquema e imprimirlo

Tamaño fichero zip del vídeo: 30.69 Mbytes

Duración del vídeo: 35 minutos

La tercera parte sobre la edición de esquemas trata sobre las propiedades o atributos de los
componentes. Se realiza el estudio a partir de un proyecto formado por dos resistencias
y una batería, y a continuación se edita y se explican los atributos de dichos componentes.
También se aprende a guardar el esquemas y a descargar los proyectos ya finalizados
desde la página web de futureworkss.

Tamaño fichero zip del vídeo: 19 Mbytes

Duración del vídeo: 9 minutos

En la cuarta y última parte sobre la edición de esquemas se estudia en detalle como realizar un esquema completo dentro del Orcad Capture, realizando los siguientes pasos:

1) Definición de un proyecto de esquema..
2) Como buscar componentes dentro de las librerías del Capture.
3) Como se conecta físicamente un euroconector.
4) Creación de nuevos símbolos de componentes (euroconector, PIC16F84, trafo, etc). Se explica
en detalle como crear estos componentes desde el editor del Capture, utilizando diferentes técnicas.
5) Creación de una librería personalizada de componentes.
6) Procesado del esquemas, usando las herramientas del capture, como los la asignación de
referencia, el chequeo eléctrico, la creación de la lista de componentes, etc.
7) Colocación final de los textos, colocación de los títulos, vista previa de la impresión y
otras utilidades.
8) Todos los ficheros generados así como las imágenes de ayuda para creación de los
símbolos están incluidas con este tutorial.

Tamaño fichero zip del vídeo: 125 Mbytes

Duración del vídeo:59 minutos

En este tutorial para estudiar el análisis transitorio se edita un oscilador senoidal formado por un amplificador operacional dentro del Capture. Además de estudiar el funcionamiento de este circuito, se calcula su frecuencia de oscilación. Otros procedimientos que se detallan son:
1) Cálculo del periodo del oscilador.
2) Edición paso a paso del circuito dentro del Orcad Capture.
3) Razonamiento de como definir los tiempos de simulación en función del periodo.
4) Medida sobre la onda obtenida en el Pspice del periodo, frecuencia de oscilación y tensiones máximas. Se utilizan procedimientos manuales así como funciones definidas en el Probe del Pspice.
5) Descarga de todos los ficheros de este tutorial de la página de futureworkss.

Por último todos los ficheros que se mencionan en el tutorial.......
1) Hoja de esquema del circuito a editar.
2) Ecuaciones.
3) Proyecto completo de Orcad .
4) Ejercicio de repaso.
.... están incluidos dentro del fichero zip adjunto.

Tamaño fichero zip del vídeo: 63 Mbytes

Duración del vídeo: 30 minutos y 17 segundos

Se trata de un tutorial de aplicación, en donde se propone un ejercicio. Obtener las curvas de salida del transistor 2N2222 mediante simulación.
Primero se explica como funciona un transistor comparandolo con un interruptor. Después se describen que son las curvas de salida del transistor y como se interpretan. Llegados a este punto se razona el tipo de circuito que hay que usar en el Orcad para obtener las curvas, a la vez que se explica la utilización del "datasheet" u hoja de datos del 2N2222 para calcular los componentes del circuito a simular.
También se deduce, en función de la ecuación de salida, el tipo de simulación que hay
que realizar. A continuación se realizan los siguientes procedimientos:
1) Dibujo del esquema dentro del capture.
2) Definición del perfil de simulación.
3) Simulación del circuito y obtención de las curvas de salida modificando algunas variables.
de la representación del Probe del Pspice.
4) Utilización de las gráficas obtenidas con otros programas.

Tamaño fichero zip del vídeo: 40.3 Mbytes

Duración del vídeo: 19 minutos y 35 segundos

Con este tutorial comenzados a simular circuitos completamente digitales.
Se empieza por explicar que es una puerta 7400 y como funciona. Después se describe la hoja de datos de la puerta y como buscar en ella los tiempos de propagación, a la vez que se explica que son estos tiempos.
Otro de los apartados estudiados es como definir el proyecto en el Orcad Capture, cargar
los componentes y definir el perfil de simulación.
Por útlimo se explica como utilizar las marcas de voltaje en el esquema para obtener las
gráficas dentro del Probe del Pspice, y mediante el uso de los cursores como realizar las
medidas de los tiempos de propagación de la puerta 7400, comparandolo con los datos
obtenidos de la hoja de características.
También se explica como se genera la tensión en forma de pulso mediante la utilización
de la fuente Vpulse. Se detallan todos las variables que definen esta fuente para generar
los pulsos. .

Tamaño fichero zip del vídeo: 49.14 Mbytes

Duración del vídeo: 23 minutos y 29 segundos

En este segundo tutorial sobre la simulación de circuitos digitales aprenderemos a editar un contador digital y veremos su funcionamiento. Además estudiaremos los siguientes procedimientos:

1) Como configurar el perfil de simulación para trabajar con basculas.
2) Saber definir impulsos de todo tipo, tanto analógicos como digitales, con el programa editor de estímulos, para luego cargar este estímulo dentro del esquema.
3) Obtener las gráficas posteriores a la simulación en dos códigos diferentes, utilizando las herramientas que ofrece el Capture.
4) Razonar los resultados obtenidos basandonos en el estudio de la conversión del codigo
decimal a codigo BCD.

Tamaño fichero zip del vídeo: 59.9 Mbytes

Duración del vídeo: 28 minutos y 26 segundos

Se trata de estudiar el funcionamiento de un decodificador de BCD a decimal.
Se comienza por explicar el funcionamiento de este tipo de decodificador basado en el integrado 7445.
Después se detalla como funciona el proyecto completo formado por dos partes:
A) El contador de décacas del proyecto anterior y...
B) El decodificador con el 7445
A continuación de explica como definir el proyecto dentro del Orcad Capture y como trabajar con dos proyectos a la vez.
Como en anteriores tutoriales se explica todo el proceso de edición dentro del Capture,
desde la busqueda de los componentes hasta definir el perfil de simulación.
Por último se estudia el circuito completo apoyandose en los resultados obtenidos de la simulación, colocando las marcas en la hoja de esquema para ver las gráficas correspondientes en la ventana Probe del Pspice.

Tamaño fichero zip del vídeo: 57.61 Mbytes

Duración del vídeo: 27 minutos y 23 segundos

Este es el último tutorial sobre simulación con el Orcad Pspice. Se trata de un circuito compuesto por dos partes, una analógica y otra ditgital. Aprenderemos:

1) Como funciona un amplificador operacional
2) Como funciona una unidad de memoria básica o báscula tipo D
3) A definir generadores digitales y analógicos
4) La edición paso a paso de un esquema electrónico
5) A definir el tipo de simulación así como la configuración para simular básculas digitales
6) A razonar los resultados de las gráficas obtenidas dentro del Probe para entender
como funciona el circuito

Por último se incluye un fichero con todos los materiales que apoyan el desarrollo de este videotutorial, como son el esquema ha realizar, las hojas que explican el funcionamiento del operacional, el proyecto completo del Orcad, etc.

Tamaño fichero zip del vídeo: 86.54 Mbytes

Duración del vídeo: 36 minutos y 22 segundos

Con este tutorial se comienza a trabajar con el programa que permite diseñar placas de circuito
impreso. En este primer tutorial sobre el tema se estudia el entorno del Layout, además de..

1) Ver un ejemplo de aplicación de diseño de una PCB a partir de un esquema en el Orcad Capture
2) Ver un ejemplo de como diseñar un equipo completo dentro de una caja partiendo del esquema
del Capture
3) Estudiar las ventanas principales del Orcad Layout con una descripción breve de sus
principales características.

Tamaño fichero zip del vídeo: 28 Mbytes

Duración del vídeo: 8 minutos

En este tutorial aprenderemos que son las footprints y como se asocian dentro de un esquema eléctrico. Veremos paso a paso:

1) Como descargar el fichero de ayuda desde la página de futureworkss para trabajar con el proyecto propuesto en este tutorial
2) Copiar un proyecto desde un fichero comprimido para trabajar con él en el Capture
3) Procesar el esquema eléctrico para prepararlo para el programa de circuitos impresos o PCB
4) Obtener la lista de materiales del proyecto para después conseguirr los componentes electrónicos.
5) Aprender la metodología para asociar las footprints a patir de una librería que se entrega dentro del fichero de ayuda.
6) Utillizar una hoja impresa para buscar los componentes de la librería AnaloEva.llb

Tamaño fichero zip del vídeo: 52 Mbytes

Duración del vídeo: 19 minutos y 50 segundos

Se trata de uno de los cinco tutoriales previos al diseño de una placa de circuito impreso.
Aquí estudiamos que es un fichero de netlist, que contiene, para que sirve y como se genera antes de diseñar una PCB.

Tamaño fichero zip del vídeo: 15 Mbytes

Duración del vídeo: 4 minutos

En este tutorial veremos que ficheros son necesarios para fabricar una placa de circuito impreso:

1) El fichero de Netlist (videotutorial CursoCadParte07Parte03GenerarNetlist)
2) Las plantillas de tecnología. Se explica que son, que contienen y para que sirven. También
se detalla como descargarlas de la página de futureworkss para usarlos durante este tutorial.

Se estudia lo que son las plantillas de placa, cual es su útilidad y como se instalan dentro
del Orcad.

Tamaño fichero zip del vídeo: 25.5 Mbytes

Duración del vídeo: 12 minutos y 26 segundos

Después de aprender como se asocian las footprints dentro de un esquema eléctrico y para
que sirven el fichero de Netlist y la plantilla de tecnología, veremos en este tutorial:

1) Como desde el Orcad layout se comienza un nuevo diseño
2) Antes de proceder a cargar el fichero de tecnología se analiza las librerías que tiene
el Orcad Layout cargadas
3) Se describe que es el proceso de AutoEco así como las soluciones para corregir los
errores que pueden aparecer al no encontar las footprints en las librerías del Layout
4) Como cargar una librería exterior al Orcad Layout para encontrar las footprints que
son necesarias para completar el AutoEco
5) Por último, se describe el entorno de la ventana que muestra el diseño de la PCB

Este tutorial se complementa con los tres anteriores

Tamaño fichero zip del vídeo: 28 Mbytes

Duración del vídeo: 10 minutos y 20 segundos

Este tutorial de como diseñar una placa de circuito impreso para una fuente con el Orcad
Layout, se dividirá en varias partes debido a lo extenso de los procedimientos utilizados.

La primera parte trata sobre la metodología que se utiliza para colocar los componentes dentro de la zona de trabajo, que después servira para definir el contorno de la PCB.

Se explican los procedimientos de colocación basados en criterios de funcionalidad del circuito, atendiendo a la disipasión térmica de los componentes, a la uniformidad de la distribución de los componentes sobre la PCB y teniendo en cuenta que hay que dejar espacios para los tornillos de sujección de la PCB.

Este tutorial se complementa con los cuatro anteriores.

Tamaño fichero zip del vídeo: 49 Mbytes

Duración del vídeo: 19 minutos y 56 segundos

Se explica como dibujar el contorno de la placa de circuito impreso, después de haber colocado los componentes (tutorial anterior).

Este tutorial se complementa con los cinco anteriores.

Tamaño fichero zip del vídeo: 10.4 Mbytes

Duración del vídeo: 4 minutos
