INSTALAR LIBRERÍAS ANALOEVA PARA LA VERSIÓN 9.2 DE ORCAD DEMO

Al pulsar sobre este enlace se abrira el archivo autoejecutable que permite instalar estas cuatro librerías dentro de la ruta del paquete de Orcad. También se instala la librería en 3D así como una ventana de ayuda, además del videotutorial que explica como trabajar con la librería..

Aquí puede ver el videotutorial sobre estas librerías.

INSTALAR LIBRERÍA ANALOEVA PARA EL PROGRAMA DE DISEÑO 3D ARCON 5 DEMO

Se trata de un fichero autoejecutable que hay que activar en el mismo disco duro en donde se haya instalador el programa de diseño 3D "Arcon 5 demo". En total se instalan 20 componentes electrónicos independientes, las mismas footprints que aparecen en este enlace. Para ver la hoja de la librería Analoeva para layout pulsar aquí.

Pulsando aquí puede ver el videotutorial de como instalar esta librería.

Pulsar aquí para la descarga de la librería Analoeva para programa en 3D



Para trabajar con futuros proyectos dentro del Orcad se puede utilizar este fichero formado por cuatro librerías diferentes y relacionadas entre sí.

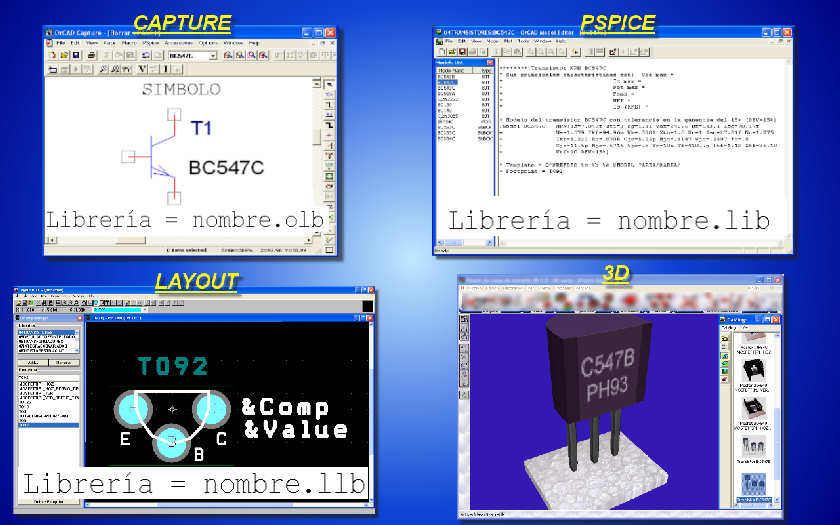

Puede verse como el transistor BC547B (ventana 3D) se repite en las tres librerías principales del Orcad, la de símbolos (CAPTURE), de modelos (PSPICE) y la de formas físicas (LAYOUT).

La gran ventana es que cargando los símbolos de la librería analoeva.olb no hará falta asociar las footprints ni preocuparse de buscar los modelos para realizar las simulaciones.



INTRODUCCIÓN

Se trata de una librería formada por 21 componentes para el Orcad Capture y por 20 footprints para el Orcad Layout. Además se incluye la librería en 3D que representan los 21 componentes del Capture.



LIBRERÍA ANALOEVA.OLB PARA CAPTURE

Aquí se describen cada uno de los componentes que forman esta librería. También pueden verse la hoja de datos de cada uno de los componentes.




LIBRERÍA ANALOEVA.LIB PARA PSPICE

Esta librería contiene los modelos de casi todos los componentes que se pueden simular con el Orcad Pspice.




LIBRERÍA ANALOEVA.LLB PARA LAYOUT

Contiene todas las formas físicas de los componentes para diseñar las placas de circuito impreso o PCBs.




LIBRERÍA ANALOEVA EN 3D

Para ver esta librería en 3D es necesario INSTALAR EL VISOR DE 3D (solo una vez), y además se tiene que abrir el fichero con el navergador "Internet Explorer".
