PROYECTO Nº1: INTERFACE DE NAVE ESPACIAL



ESQUEMA Y COMPONENTES



Como se indica en la descripción en este primer proyecto se realizan cuatro montajes:

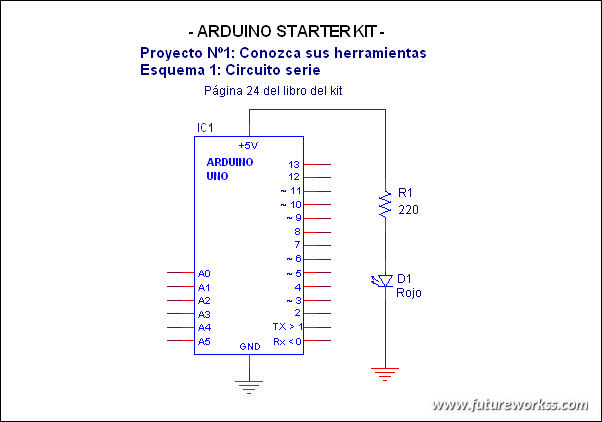

MONTAJE 1: CIRCUITO CON RESISTENCIA Y DIODO LED EN SERIE

  • Resistencia de 220 ohmios
  • Un diodo de LED de color rojo
  • Tarjeta Arduino Uno
  • Placa de pruebas

Todos los esquemas eléctricos de este proyecto se puede descargar en formato de Orcad desde aquí (proyecto para Orcad).

ESQUEMA ELÉCTRICO


Esquema proyecto 2



Funcionamiento: Nada mas alimentar la placa Arduino a través del conector USB de un ordenador el diodo LED montado en la placa de pruebas se enciende.



VER EL MONTAJE EN 3D CIRCUITO SERIE R-LED



VER LA SIMULACIÓN DEL CIRCUITO SERIE R-LED

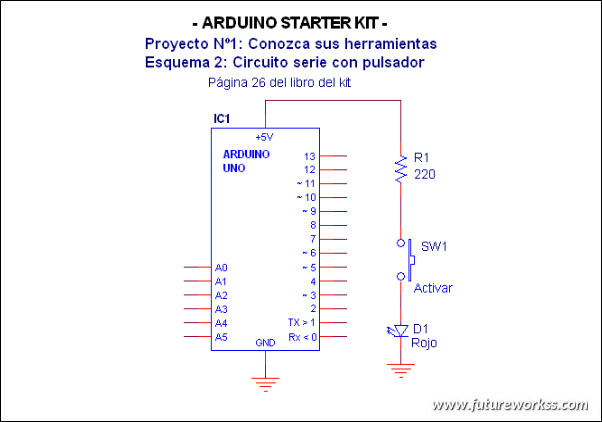

MONTAJE 2: CIRCUITO CON RESISTENCIA, DIODO LED Y PULSADOR EN SERIE

  • Resistencia de 220 ohmios
  • Un diodo de LED de color rojo
  • Un micropulsador
  • Tarjeta Arduino Uno
  • Placa de pruebas

ESQUEMA ELÉCTRICO


Esquema proyecto 2



Funcionamiento: El diodo LED solo se enciende si se presiona el micropulsador.



VER EL MONTAJE EN 3D DEL CIRCUITO 2



VER LA SIMULACIÓN DEL CIRCUITO 2

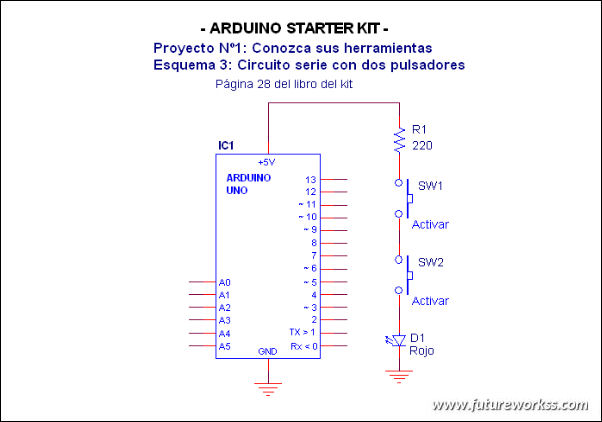

MONTAJE 3: CIRCUITO CON RESISTENCIA, DIODO LED Y DOS PULSADORES EN SERIE

  • Resistencia de 220 ohmios
  • Un diodo de LED de color rojo
  • Dos micropulsadores
  • Tarjeta Arduino Uno
  • Placa de pruebas

ESQUEMA ELÉCTRICO


Esquema proyecto 2



Funcionamiento: Para encender el diodo LED será necesario presionar los dos micropulsadores a la vez. Se imita la función multiplicación, S = A * B, S solo valdrá uno si A y B son uno.



VER EL MONTAJE EN 3D DEL CIRCUITO 3



VER LA SIMULACIÓN DEL CIRCUITO 3

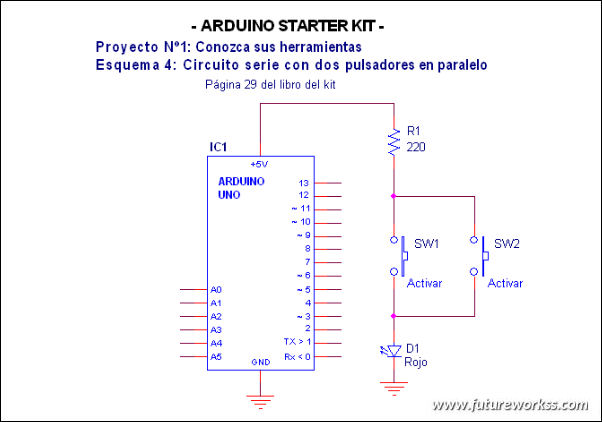

MONTAJE 4: CIRCUITO CON RESISTENCIA, DIODO LED Y DOS PULSADORES EN PARALELO

  • Resistencia de 220 ohmios
  • Un diodo de LED de color rojo
  • Dos micropulsadores
  • Tarjeta Arduino Uno
  • Placa de pruebas

ESQUEMA ELÉCTRICO


Esquema proyecto 2



Funcionamiento: En este circuito el diodo LED enciende al pulsar cualquier de los dos micropulsadores. Se imita la función suma S = A + B, S siempre será uno que A o B sea uno



VER EL MONTAJE EN 3D DEL CIRCUITO 4



VER LA SIMULACIÓN DEL CIRCUITO 4
